一、儀器介紹：
大豆育種研究中，大豆表型參數和大豆產量、品質、抗逆性等密切相關，進而獲取這些參數也顯得尤為重要，因此我們推出了大豆表型檢測儀。TPD-BX-1大豆表型檢測系統可以測量大豆夾角、莖粗、總粒數和千粒重等指標，這些高通量表型參數為大豆品種篩選、產量預測、基因定位、功能解析等方面發揮著至關重要的作用。

二、功能特點：
1、一體式連接：壓板和轉軸柄一體式連接，方便固定作物莖部，減少風吹草動對作物角度拍攝的影響。
2、拍照識別自動去雜質：成像清晰，數粒準確。
3、數粒速度快：1000粒以下種子識別只需1秒。
4、數粒范圍廣：種子范圍能測10粒以上，8000粒以下的種子。
5、自動換成千粒重：可通過識別的種子粒數，輸入重量，可自動換算出千粒重。
6、高度不固定：不限制用戶拍照的高度，操作簡單，使用方便。
7、比例尺自動矯正：任意手機可拍照，且拍攝成像視角可以被自動矯正，避免了拍照變形誤差。
8、智能修正：觸摸屏幕可進行修正，使結果更精準，可達100%。
9、數據查看：數據查看多樣化，拍照分析后即可查看結果，也可在歷史記錄中查看數據報表。
10、數據導出和共享：支持?jǐn)?shù)據修正、查詢、編輯和導出，數據可導出Excel格式，并可分享至微信、QQ或者釘釘，便于多應用方式查看數據。
11、重復性數值誤差較小：手機和作物之間固定距離設置，重復性拍攝夾角角度無差異。

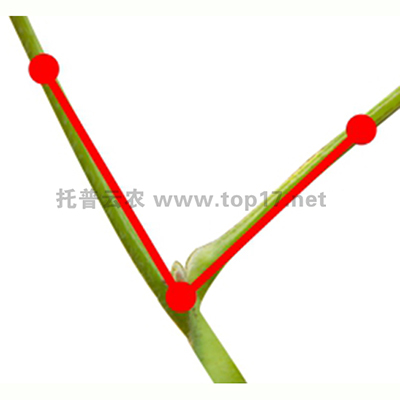

大豆夾角測量

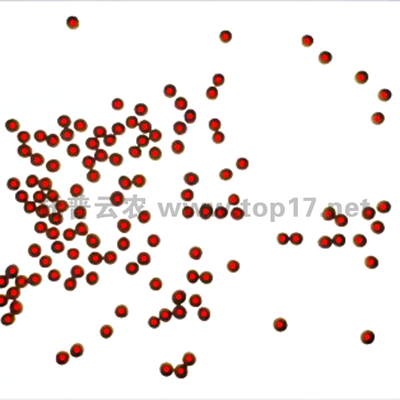

大豆數粒

三、技術參數：
適用范圍：
1、大豆夾角適用于花芽分化期、開花結莢期、鼓粒期、成熟期進行測量；
2、千粒重測量和種子計數系統幾乎可以識別計數所有常見種子，包括玉米，水稻，小麥，大豆，油菜籽，花生，芝麻，綠豆，紅豆，草籽等。
測量范圍和誤差：
大豆夾角測量范圍0-180°，誤差±5%
大豆莖粗測量范圍0-5.2cm，誤差±1%
千粒重測量誤差：誤差±2‰，修正后可達100%

四、硬件配置：
1、大豆夾角手持裝置：便攜式手機固定裝置
2、背光板：超薄發光背光板
3、數據采集器：超大彩色屏手機
