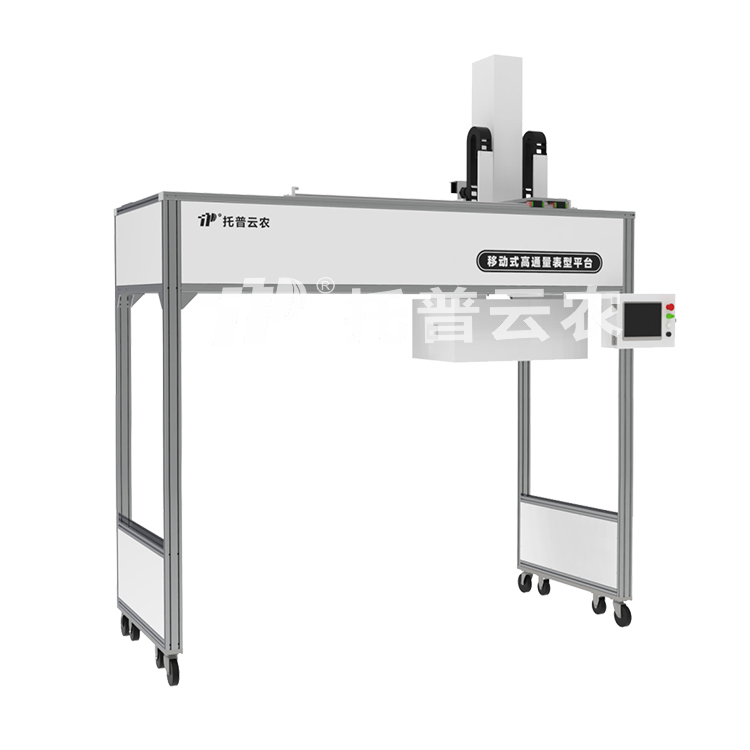

移動式單軸龍門表型采集分析系統

型號：TP-MPR-I2/TP-MPR-I3/TP-MPR-I4

產品介紹

托普云農移動式單軸龍門表型采集分析系統是針對室內或溫室條件下植物原位表型鑒定需求設計的，集圖像采集與分析功能于一體的高通量表型平臺�？杉煽梢姽庀鄼C(jī)、深度相機、高光譜與紅外熱多種成像單元，實現植物 “形態-結構-生理-熱動態”全方位表型數據采集與解析。適用于實驗應用中的生長研究、逆境響應、病害研究等多種場景。

型號區別

核心功能亮點

1、精簡單軸龍門設計

(1) 輕量化龍門結構：采用單軸龍門架設計，結構精簡緊湊，支持人工推行，便于在室內或溫室環境中靈活移動。

(2) 懸停定位與自動調高：成像單元可精準移動并懸停于植物上方，根據植物高度自動調整相機位置，實現自適應圖像采集。

(3) 單軸運行：通過軟件控制整個中央成像單元在水平方向和豎直方向平穩移動。

2、全方位數據采集

(1) 多種成像單元可選配：支持配置可見光、深度相機、高光譜相機與紅外熱成像單元，全面采集植物形態、結構、生理及熱動態信息。

(2) 紅外熱成像分析：可檢測植株葉片與地表溫度，計算冠層平均溫度、最高與最低溫度，生成溫度分布圖，直觀反映作物熱交換狀態。

3.自動化表型解析

（1）自動化參數解析：內置作物解析模型算法，根據成像模塊自動解析多項作物表型參數和生理參數。

4、 一體化智能控制

(1) 全彩觸控屏：配備10.1寸全彩液晶觸摸屏，實時顯示設備狀態、運行信息與報警消息。

(2) 遠程控制：用戶可通過軟件遠程控制成像單元進行自動化采集、分析與數據管理，支持任務定時與周期執行。

(3) ROI選區分析：支持對圖像進行自動或手動ROI區域劃選和分析，對比不同區域的高光譜反射信息、生理變化分布等。

5、可視化數據管理

(1) 數據可視化與管理：支持測量數據的可視化展示，歷史數據可按多種條件查詢，分析結果可導出為圖表。

6、系統安全保障

(1) 系統安全設計：實時監測與報警，具有限位裝置、急停按鈕、故障警報等安全保護裝置，保障設備運行安全與穩定性。

(2) 數據安全存儲：數據在本地自動存儲，采用安全傳輸模式，支持存儲空間無限擴容，確保數據隱私與完整性。

7、可定制化擴展

(1) 氣象環境監測（選配）：支持配置氣象傳感器，實時監測并記錄植物生長環境的溫度、濕度、光照強度等環境氣象數據。

(2) 系統定制化：可配合用戶實驗開展需求設計，根據不同作物定制化開發植物算法與指標解析。

主要技術參數

1、可見光&深度成像單元

RGB圖像像素：800萬

成像分辨率：3840 x 2160@5/15fps

2、高光譜成像單元

成像方式：推掃式成像

成像波長范圍：400~1000nm

光譜分辨率：2.5nm

光譜通道：≥1200個

光譜像素：5.86μm*5.86μm

檢測器：CMOS

圖像分辨率：≥1920*1920

光源：低頻閃高光質鹵素?zé)艄庠?/P>

3、紅外熱成像單元

探測器類型：單元紅外探測器

響應波長：短波

熱靈敏度/NETD：≤40mK

光譜范圍：7.5μm~14μm

紅外分辨率：640*512

測溫范圍：-20℃~+150℃,0~650℃

精度：±2℃或讀數的±2%，取較大者

幀頻：25Hz

4、單軸龍門移動平臺

平臺尺寸：長寬高2.7m*1.1m*2.9m

可測高度：≤1m的植物

平臺尺寸：可定制

工作環境：溫度0-50℃，濕度≤90%RH

更新日期：2025-12-5
